銷軸件
您當前的位置是:五金沖壓 >> 銷軸件不銹鋼緊固空心銷加工
發布時間:2014-09-15 16:07:53

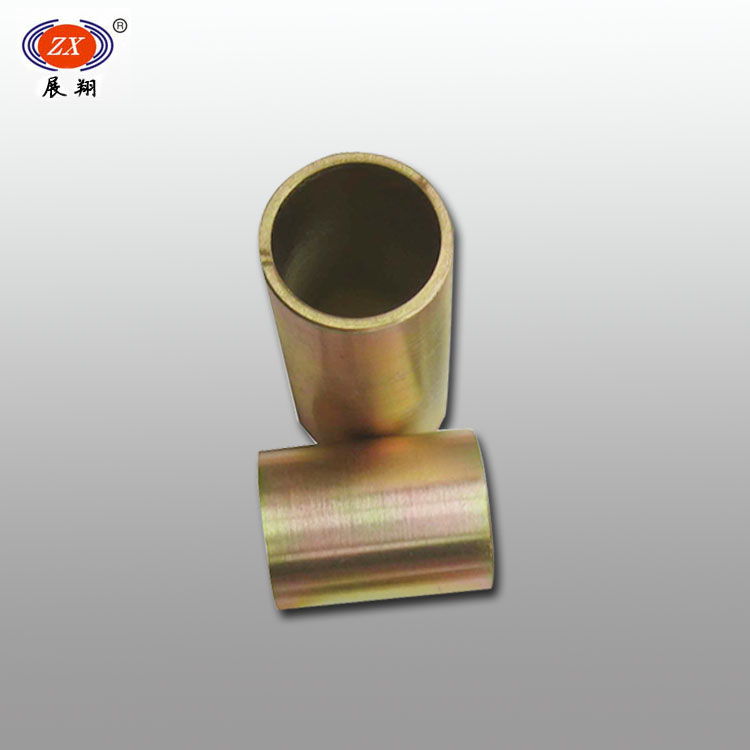

產品名稱:不銹鋼緊固空心銷加工
產品詳細說明:
銷軸件制作流程:下料→車兩端面,鉆中心孔→粗車各外圓→調質→修研中心孔→半精車各外圓,車槽,倒角→修研中心孔→磨削→檢驗。
銷軸件制作流程:下料→車兩端面,鉆中心孔→粗車各外圓→調質→修研中心孔→半精車各外圓,車槽,倒角→修研中心孔→磨削→檢驗。
1、精密銷軸件工藝分析
該零件屬于異形軸類零件,由圓柱面、軸肩和車槽等組成。軸肩一般用來確定安裝在軸上零件的軸向位置,各環槽的作用是使零件裝配時有一個正確的位置,并使加工中磨削外圓時退刀方便。定位銷軸是在夾具體中做定位用的零件。
2、銷軸件制作流程
下料→車兩端面,鉆中心孔→粗車各外圓→調質→修研中心孔→半精車各外圓,車槽,倒角→修研中心孔→磨削→檢驗。
3、銷軸件材料說明
軸的材料、毛坯。 該定位銷軸
材料為45鋼,因其屬于一般定位銷軸件,故選45鋼可滿足其要求。 定位銷軸屬于中、小傳動軸,并且各外圓直徑尺寸相差不大,故選擇¢35mm的熱軋圓鋼作毛坯。
4、確定主要表面的加工方法
傳動軸大都是回轉表面,主要采用車削與外圓磨削成形。由于該傳動軸的主要表面的公差等級(IT6)較高,表面粗糙度Ra值(Ra=1.6 um)較小,故車削后還需磨削。外圓表面的加工方案可為: 粗車→半精車→磨削。
5、確定定位基準
合理地選擇定位基準,對于保證零件的尺寸和位置精度有著決定性的作用。由于該傳動軸的幾個主要配合表面對基準軸線均有徑向圓跳動和端面圓跳動的要求,它又是實心軸,所以應選擇兩端中心孔為基準,采用雙頂尖裝夾方法,以保證零件的技術要求。 粗基準采用熱軋圓鋼的毛坯外圓。中心孔加工采用三爪自定心卡盤裝夾熱軋圓鋼的毛坯外圓,車端面、鉆中心孔。但必須注意,一般不能用毛坯外圓裝夾兩次鉆兩端中心孔,而應該以毛坯外圓作粗基準,先加工一個端面,鉆中心孔,車出一端外圓;然后以已車過的外圓作基準,用三爪自定心卡盤裝夾(有時在上工 步已車外圓處搭中心架),車另一端面,鉆中心孔。如此加工中心孔,才能保證兩中心孔同軸。
應用于航空、航天、軍工、汽車、摩托車、通訊、制冷、光學、家電、微特電子、電子、鐘表等行業的各種高精度、多批量、外形復雜的軸類零件的精密復合加工。
1、訂單交期
1、本公司所有商品都是來圖來樣即可訂做。
2、訂單生產周期一般3-10天
3、 急單處理:我司有急單加快處理流程,會以最快的速度給您完成
2、廠家貨源正品
本公司承諾凡是本店出售的產品均為原廠正品,且所有產品均符合國家生產標準,經過質檢認證,質量絕對過關請放心購買。并且我們可根據客戶需要開具發票!
3、關于規格
本店出售產品均為國標規定標準件,如果您需要其他規格您可以直接來電或者聯系在線客服哦,我們可根據您的需求來定制的哦!
4、關于顏色
本店商品均為實物實拍,由于光線及個人電腦顯示器等因素,難免會有微妙色差,但是我們盡量把色差控制在合理的范圍內,也相信產品質量好大過微妙色差問題。用過的都說好
5、關于客服
我們提供專業細心的客服服務,您在購物時候有任何問題或其他問題請聯系客服哦!
6、關于售后
我們不僅注重售前指導,產品質量,更注重售后服務,您在購買本店產品后若發現相關問題或者需要操作指導的請和我們聯系哦!
7、樣品收費標準
1、普通彈簧,標準規格材料范圍內,我司做樣收取相應費用;
2、特殊性材質,特殊規格(非標準規格)打樣需收取相應費用;
3、高難度彈簧,復雜型,打樣需收取相應費用;
8、樣品收費承諾
1、對于收取樣品的費用,下訂單達一定量后(量是根據產品來定),退回樣品費;
2、對于收取樣版的費用,快遞費我方承擔;
3、對于收取樣版的費用,直至做到OK為止;
9、關于付款方式
我們提供網上轉賬、支付定方式、快遞代收方式等
10、關于發貨
我們與多家快遞合作,一般情況下我們根據地區用默認的快遞,親如果要用指定的快遞,請?jiān)谟唵魏髠渥⒒蛘吆涂头?lián)系。否則我們將默認為自己的快遞,在發貨前請注意和客服核對您的收貨地址和聯系方式等信息,否則因收貨地址不詳或您自己指定的快遞出現盲區和拒收等原因造成的損失由您自己承擔哦。
