您當前的位置是：五金沖壓件 >> 行業動態五金彈簧拉力、壓力、扭力值的測試及計算
發布時間：2019-08-26 15:22:07
彈簧力值計算公式

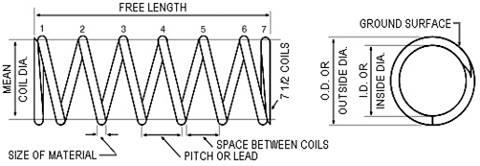

| 壓力彈簧 · 壓力彈簧的設計數據，除彈簧尺寸外，更需要計算出大負荷及變位尺寸的負荷； · 彈簧常數：以k表示，當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm)； · 彈簧常數公式（單位：kgf/mm）：  G=線材的鋼性模數：琴鋼絲G=8000 ；不銹鋼絲G=7300 ，磷青銅線G=4500 ，黃銅線G=3500 d=線徑 Do=OD=外徑 Di=ID=內徑 Dm=MD=中徑=Do-d N=總?cè)?shù) Nc=有效圈數=N-2 彈簧常數計算范例: 線徑=2.0mm , 外徑=22mm , 總?cè)?shù)=5.5圈 ,鋼絲材質=琴鋼絲  拉力彈簧  拉力彈簧的 k值與壓力彈簧的計算公式相同 · 拉力彈簧的初張力：初張力等于適足拉開互相緊貼的彈簧并圈所需的力，初張力在彈簧卷制成形后發生。拉力彈簧在制作時，因鋼絲材質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等不同，使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉力彈簧時，應預拉至各并圈之間稍為分開一些間距所需的力稱為初張力。 · 初張力=P-（k×F1）=大負荷-（彈簧常數×拉伸長度） 扭力彈簧  · 彈簧常數：以 k 表示,當彈簧被扭轉時，每增加1°扭轉角的負荷 (kgf/mm). · 彈簧常數公式（單位：kgf/mm）:  E=線材之鋼性模數：琴鋼絲E=21000 ,不銹鋼絲E=19400 ,磷青銅線E=11200 ,黃銅線E=11200 d=線徑 Do=OD=外徑 Di=ID=內徑 Dm=MD=中徑=Do-d N=總?cè)?shù) R=負荷作用的力臂 p=3.1416 |
